وحدة اجتماعات تنفيذية حديثة من سبائك الألومنيوم المتينة، قابلة للطي بشكل بيضاوي

الوصف

من منظور هندسي، تمثل هذه الكابينة الصوتية إنجازاً شاملاً في هندسة الأنظمة، ويُظهر تكاملاً متطوراً بين علوم المواد والتصميم الميكانيكي والفيزياء الصوتية ومبادئ التحكم البيئي تم تصميمه ليس كمجموعة من الأجزاء، بل كهيكل أداء موحد تم تحسينه حيث يتم تطوير كل نظام فرعي معًا لتحقيق مجموعة من الأهداف التشغيلية المحددة بدقة. وتستند فلسفة التصميم إلى المبادئ الأساسية، حيث تُعامل التحديات مثل انتقال الصوت والإدارة الحرارية ومتانة الهيكل والرفاهية البشرية كمشكلات مترابطة يتم حلها من خلال استراتيجية تقنية موحدة. والنتيجة هي منتج يتمتع بأداء قابل للتنبؤ به، وموثوق، ويستند إلى خيارات هندسية يمكن قياسها بدلًا من التجميع التجريبي.



الهندسة الهيكلية والميكانيكية: الدقة، السلامة، والكفاءة في النشر

يقع أساس أداء الغلاف في نظامه الهيكلي، الذي يوازن بين الصلابة الخفيفة الوزن وجودة التصنيع الاستثنائية وسرعة النشر غير المسبوقة.

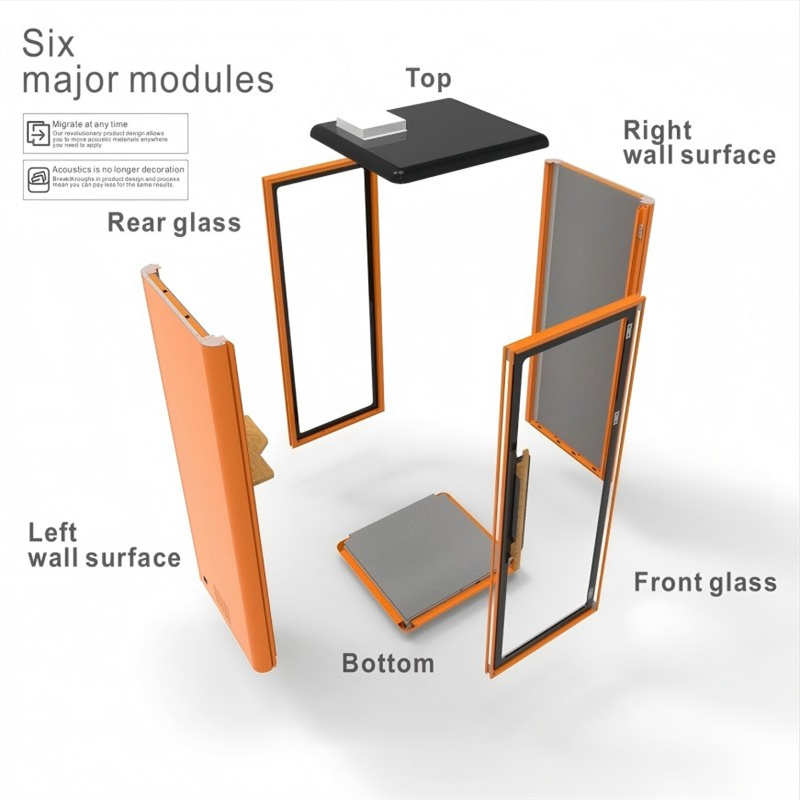

التصميم المعماري الوحدوي: الـ الهندسة المعمارية الوحيدة هو إنجاز في تصميم التصنيع والتجميع (DFMA). ويستخدم بدقة ستة مكونات مصنعة بدقة ، رقم تم تحسينه لتقليل التعقيدات اللوجستية والتعامل في الموقع والأخطاء المحتملة أثناء التجميع. كل مكون هو وحدة فرعية مكتملة بذاتها ومزودة بسمات محاذاة متكاملة وكابلات توصيل وسدادات مثبتة مسبقًا. هذا الأسلوب المنهجي هو ما يمكّن من تجميع ميداني يستغرق 45 دقيقة من قبل فريق صغير، مما يقلل بشكل كبير من تكلفة التركيب وفترات التوقف.

هيكل مركب متقدم: الهيكل الحامل للوزن هو هيكل مركب يجمع بشكل استراتيجي بين سبيكة الألومنيوم 6063-T5 للإطار الخارجي الرئيسي و ألواح فولاذية مدلفنة على البارد بسماكة 1.2 مم عند نقاط الربط عالية الإجهاد ونقاط التثبيت. توفر سبائك الألومنيوم 6063-T5، التي يمكن معالجتها حرارياً، نسبة مثالية بين القوة والوزن، ومقاومة ممتازة للتآكل، واستقراراً أبعادياً داخلياً ضرورياً للحفاظ على سلامة الختم. ويضيف الفولاذ المدرفل البارد بسماكة 1.2 مم قوة شد محلية عالية وامتصاصاً اهتزازياً عند الحاجة. هذا النهج الهجين تحافظ على سلامة الهيكل مع تحسين الوزن وأداء المواد.

هندسة السطح والمتانة: تم تصميم الجماليات طويلة الأمد ومقاومة التآكل من خلال حماية السطح عبر عمليات الطلاء بالمساحيق الكهروستاتيكية التي تعادل معايير Akzo . وتشمل هذه العملية معالجة متعددة المراحل (التنظيف، والفسفرة) تليها تطبيق كهروستاتيكي لمسحوق بوليمر حراري يتم عقده ليشكل فيلماً مستمراً ومتيناً. وتتم التحقق من خصائص الالتصاق للطلاء من خلال بروتوكولات اختبار قياسية مثل اختبارات الشريط المقطوع عرضيًا (ASTM D3359) واختبارات الرش المالح (ASTM B117)، مما يضمن مقاومة التقشير والتقشر والتدهور البيئي.



الهندسة الصوتية: نظام دفاع متعدد الطبقات يستند إلى مبادئ الفيزياء

تُحقَق الوظيفة الأساسية لعزل الصوت ليس بالكتلة وحدها، بل من خلال استراتيجية منظمة بدقة تعتمد على سوء توافق المعاوقة وتخفيف الاهتزازات.

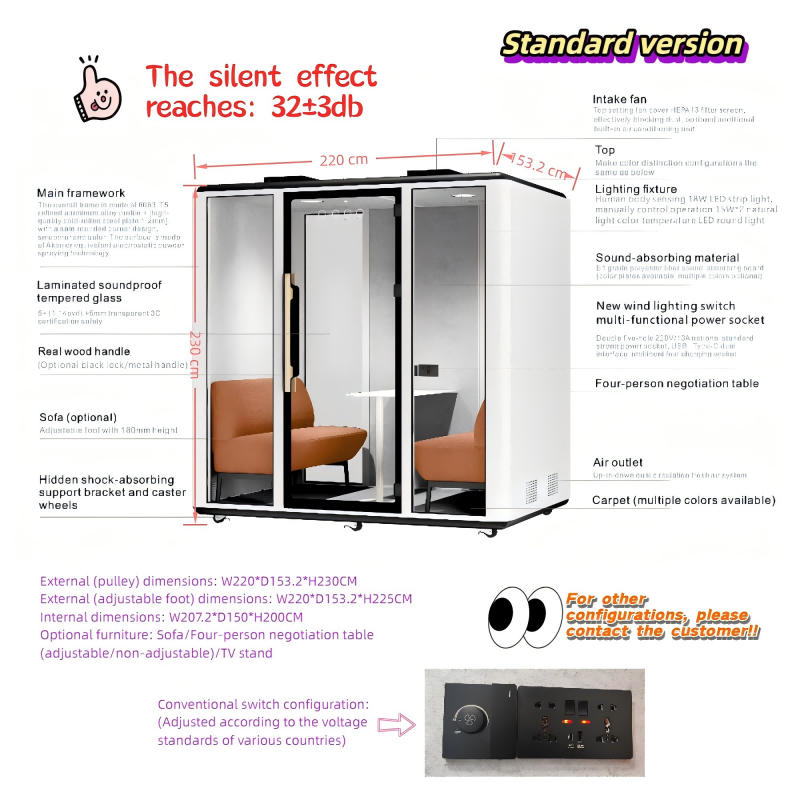

استراتيجية متعددة الطبقات للحد من انتقال الصوت: التصميم تنفذ استراتيجية متعددة الطبقات مصممة لـ تحقيق خفض في انتقال الصوت بمقدار 32±3 ديسيبل (تصنيف قابل للقياس لنقل الصوت، STC، أو تصنيف مشابه). تُحقق هذه الأداء من خلال مبدأ سوء التوافق المتسلسل للمعاوقة ، حيث تمثل كل طبقة معامل معاوقة صوتية مختلف للموجات الصوتية الساقطة، مما يؤدي إلى تداخل هدام وفقدان كبير في الطاقة عند كل حدود طبقة.



التركيب الصوتي الطبقي الطبقي:

مُمَتصّ داخلي مسامي (ألياف البوليستر من الدرجة E1): الطبقة الداخلية تمامًا هي مادة غير اتجاهية، مُمَتصّ مسامي مصنوعة من من ألياف البوليستر من الدرجة E1. هذه المادة تحوّل الطاقة الصوتية داخل المقصورة بكفاءة إلى حرارة ضئيلة من خلال الفقد الناتج عن الاحتكاك واللزوجة داخل هيكليتها، مما يخفف الترددات المتوسطة إلى العالية ويقلل من الصدى الداخلي.

مواد عزل التجاويف (قطن العزل/الفلين): توجد داخل تجويف الجدار مواد امتصاص الصدمات مثل قطن عزل كثيف أو فلت، قطن العزل أو الفلين . تؤدي هذه الطبقة عدة أغراض: فهي تعمل كعازل بين اللوحات الداخلية والخارجية (بإنهاء الاتصال الميكانيكي)، وتوفر امتصاصًا إضافيًا على نطاق واسع من الترددات، وتضيف عزلًا حراريًا.

حاجز الكتلة الخارجي (لوحة فولاذية): تعمل الغلاف الخارجي كطبقة رئيسية لحاجز الكتلة ، وعادة ما تكون لوحة فولاذية . وتنص مبادئ قانون الكتلة على أن هذه الطبقة الكثيفة والمرنة تعكس جزءًا كبيرًا من طاقة الصوت المتبقية، وتزداد فعاليتها مع زيادة الكثافة السطحية والتردد معًا.

استبعاد شامل لمسارات التفافية (أختام EVA): ربما يكون الاستبعاد الشامل للمسارات التفافية هو العامل الأكثر أهمية، ويتم تحقيقه من خلال أختام مستمرة من مادة EVA (إيثيلين-في닐 أسيتات) على جميع وصلات الألواح، ومحيط الأبواب، وفتحات الخدمة. تضمن هذه الأختام المطاطية تجميعًا محكم الهواء، ومنع تسرب الصوت، الذي غالبًا ما يكون النقطة الأساسية للفشل في الأغلفة العازلة للصوت.



علم المواد وهندسة الامتثال

يتم تحديد كل مادة ليس فقط من حيث الأداء، ولكن أيضًا من حيث الامتثال للبيئة والسلامة واللوائح.

مواصفات المواد الشاملة: مفتاح مواصفات المادة تشمل:

العازلية للماء: مقاومة فطرية أو معالجة لاختراق الرطوبة.

انبعاثات صفرية من المركبات العضوية المتطايرة: تُختار اللصقات والطلاءات والمركبات لتلبية معايير صارمة لجودة الهواء الداخلي، دون إطلاق مركبات عضوية متطايرة ضارة.

مقاومة اللهب: تلتزم المواد بـ معايير UL94 أو ما يعادلها، والتي تحدد تصنيف قابلية الاشتعال للمواد البلاستيكية.

المقاومة للتعرض للمواد الكيميائية: تكون الأسطح مقاومة للمنظفات الشائعة وانسكابات المواد الكيميائية العرضية.



هندسة الأنظمة الفرعية المتكاملة

يتم ضمان الأداء بشكل أكبر من خلال الدمج الهندسي للأنظمة الفرعية الحرجة.

هندسة نظام الزجاج: الـ يستفيد نظام الزجاج من بنية مركبة بسماكة 5+(1.14pvd)+5 مم . ويشير هذا إلى لوحي زجاج بسماكة 5 مم يتم ربطهما بواسطة طبقة وسيطة بسماكة 1.14 مم مصنوعة من بولي فينيل بوتيرال (PVB). تحتفظ هذه البنية شهادة 3C للسلامة. من الناحية الصوتية، توفر الطبقة البينية (PVB) تخفيفًا كبيرًا، وتُسهم الكتلة المشتركة وتأثير عزل لوحي الزجاج في إجمالي الكتلة الصوتية والأداء، والذي غالبًا ما يكون أفضل من الزجاج المفرد ذي السماكة الإجمالية المكافئة.

هندسة تكييف الهواء والتدفئة والتهوية (HVAC): الـ هندسة تكييف الهواء والتدفئة والتهوية (HVAC) حل تعتمد تهوية متزنة ثنائية المسار النظام. ويقوم مروحتان منفصلتان قابلتان للتحكم وبضجيج منخفض بإدارة تدفق الهواء الداخل والخارج الحفاظ على فروق الضغط المحايدة (لمنع إجهاد ختم الباب وتسرب الهواء). يتم تصميم النظام، بما في ذلك هندسة القنوات والعزل، إلى جانب الفواصل الحرارية للغلاف، للعمل على تقييد انتقال الحرارة حتى ≤2°م من خلال أنماط تدفق الهواء المُثلى التي تقلل من التغيرات الطبقيّة والنقاط الساخنة.

الإضاءة وهندسة التحكم: تُطبَّق هندسة الإضاءة مصابيح ليد بدرجة حرارة لونية 4500 كلفن. توفر هذه الدرجة الحرارة اللونية ضوءًا أبيض محايدًا يعزز التركيز. تم اختيار مصابيح ليد لما تمتلكه من خصائص طيفية مناسبة للراحة البصرية بما في ذلك مؤشر عرض الألوان العالي (CRI >90) ومشغلات خالية من الاهتزاز لتقليل إجهاد العين. ويتم تكميل ذلك بأنظمة تحكم ذكية تسمح بالتغميق، والجدولة، والتكامل مع مستشعرات التواجد.



الاستنتاج: أداء يمكن التحقق منه من خلال هندسة الأنظمة

هذا النهج الهندسي الشامل —الذي يشمل التصميم الهيكلي، والفيزياء الصوتية، والامتثال للمواد، وتكامل الأنظمة الفرعية— يضمن أداءً متسقًا وقابلًا للتحقق عبر جميع المعايير التشغيلية . كل مواصفة، بدءًا من التصنيف 32±3 ديسيبل وتركيب يستغرق 45 دقيقة وصولاً إلى الاستقرار الحراري ≤2°م والزجاج الحاصل على شهادة 3C، هي نتيجة مباشرة لقرار تصميم محسوب. وبالتالي، فإن هذا الغلاف ليس مجرد منتج، بل أصل أداء قابل للتنبؤ به وموثوق، تُحدد قدراته تمامًا وتستند إلى مبادئ هندسية يمكن إثباتها.
